氯氣是一種黃綠色的、有刺激性氣味的有毒氣體，屬高度危害物質(zhì)，二級毒物，吸入高濃度氯可刺激迷走神經(jīng)，引起反射性心跳驟�；蚝眍^痙攣導(dǎo)致猝死，一般場所含量不得超過1mg／m³。

    大氣中氯氣的主要來源是制氯廠、制堿廠以及利用氯制造農(nóng)藥、漂白劑、消毒劑、塑料、合成纖維等工業(yè)排出的廢氣，這類廢氣中含有較大量的氯氣，許多未經(jīng)治理就排放到大氣，對周圍環(huán)境造成了嚴(yán)重影響。

    在工業(yè)生產(chǎn)中，特別是氯堿廠，副產(chǎn)有大量的氫氣，該氫氣含量很高，具有極高的利用價值，將能給企業(yè)帶能可觀的收益。但由于該氫氣中含有微量的氯氣，而氯氣是下游催化劑的致命毒物，目前國內(nèi)外脫氯劑對氯氣無法脫除，市場上還沒有開發(fā)出常溫微量氯氣脫氯劑。因此，常溫微量氯氣脫除技術(shù)成為該過程能否實施的關(guān)鍵。

    為解決這一問題，湖北省化學(xué)研究院研制成功了一種常溫微量氯氣脫氯劑，該劑可將原料氣中的氯氣脫除至≤0.1×10^—6，工作氯容≥10％，較好地解決了這一難題，可以工業(yè)推廣應(yīng)用。

1.1  樣品制備

    目前，脫氯劑主要的制備方法有浸漬法、機(jī)械混合法、共沉淀法。我們采用浸漬法制備常溫微量氯氣脫氯劑，經(jīng)干燥、焙燒制得實驗所需的脫氯劑樣品。

1.2  實驗方法

    將原粒度脫氯劑樣品均勻裝入反應(yīng)管中，通入配有氯氣的原料氣，調(diào)節(jié)流量和溫度至規(guī)定值，穩(wěn)定1h后開始測定進(jìn)、出口氯氣含量，每小時分析一次，當(dāng)出口氯氣含量超過0.1×10^—6，則認(rèn)為脫氯劑被氯氣穿透，停止試驗，然后分析穿透氯容。

2.1  進(jìn)口氯氣含量對氯容量的影響

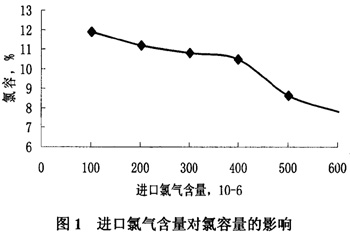

    以氮氣為載氣，在空速為2000h^—1，高徑比為3∶1，反應(yīng)溫度為常溫的實驗條件下，改變進(jìn)口氯氣含量，按實驗方法待樣品穿透后，分析其氯容量，結(jié)果見圖1：

    由圖1結(jié)果可知，隨著進(jìn)口氯氣含量的增加，氯容量逐漸下降。結(jié)合本實驗條件，控制進(jìn)口氯氣含量為400×10^—6左右。

2.3  空速對氯容量的影響

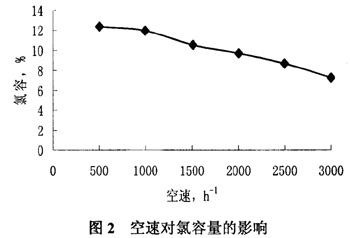

    以氮氣為載氣，高徑比為3∶1，在反應(yīng)溫度為常溫，進(jìn)口氯氣含量為400×10^—6左右，空速為500～3000h^—1的實驗條件下進(jìn)行測試，按實驗方法待樣品穿透后，分析其氯容量，結(jié)果見圖2：

    由圖2結(jié)果可見，隨著空速的增加，氯容量直線下降，其主要原因是由于流速增加，兩相接觸時間縮短，導(dǎo)致傳質(zhì)區(qū)加大，床層利用率大幅下降造成的結(jié)果。

2.4  高徑比對氯容量的影響

    根據(jù)實驗裝置和實驗室的條件，我們選擇了兩種高徑比1.7∶1和3.0∶1進(jìn)行實驗，以氮氣為載氣，在空速為2000h—1，氯氣體積分?jǐn)?shù)為400×10^—6左右，反應(yīng)溫度為常溫的實驗條件下對兩種高徑比進(jìn)行測試，按實驗檢測方法待樣品穿透后，分析其氯容量，結(jié)果見表1：

    由表2結(jié)果可見，高徑比為1.7∶1和3.0∶1脫氯劑的氯容量相差不大，說明在這兩種高徑比之間對脫氯劑氯容的影響不大。

2.5  側(cè)線試驗

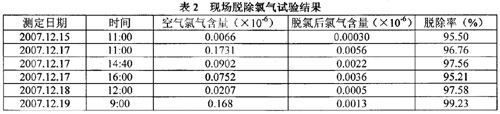

    國內(nèi)某甲醇廠附近有一氯堿廠，由于空氣中含有微量氯氣，從脫碳再生系統(tǒng)進(jìn)入脫碳?xì)夂笪：�甲醇催化劑，我們在其氯堿廠現(xiàn)場，以該廠區(qū)空氣(含有微量氯氣)為原料氣，進(jìn)行脫除氯氣試驗。實驗條件為：脫氯劑裝填量17m1，H／D＝1∶1，空速2000h—1，結(jié)果如下表：

    側(cè)線試驗結(jié)果表明，脫氯劑對氯氣的脫除效果顯著，脫除率達(dá)到95％以上。

    采用浸漬法制備了的氯氣脫氯劑在反應(yīng)溫度為常溫，空速≤2000h—1、進(jìn)口氯氣體積分?jǐn)?shù)≤600×10^—6、出口氯氣體積分?jǐn)?shù)≤0.1×10^—6的條件下，該脫氯劑的氯容量可達(dá)到10％以上，側(cè)線試驗的氯氣脫除率達(dá)到95％以上，可以工業(yè)推廣應(yīng)用。
