4CO＋8H₂＝C₄H₈＋4H₂O      （6）

    4CO₂＋13H₂＝C₄H₁₀＋8H₂O    （7）

    當進入烴化系統的醇后氣中CO體積分?jǐn)?shù)為0.15％和CO₂體積分?jǐn)?shù)為0.08％時，按氨生產能力為100kt／a的精制氣氣量計，即進入烴化總氣量為41990m³／h（標態），其中CO為62.985 m³／h（標態），CO₂為33.59 m³／h（標態）。CO按式（1）反應掉60％，按（6）反應掉40％，CO₂按式（2）反應掉40％，按式（7）反應掉60％。計算得：

    式（1）耗H2為：

    2×62.985×60％＝75.582m³／h（標態）；

    式（2）耗H₂為：

    3×33.592×40％＝40.310m³／h（標態）；

    式（6）耗H₂為：

    8／4×62.985×40％＝50.388 m³／h（標態）；

    式（7）耗H₂為：

    13／4×33.592×60％＝65.504 m³／h（標態）。

    共耗H₂為231.785 m³／h（標態）。以噸氨消耗H₂ 2220m³（標態）計算，則相當于少生產合成氨0.1044 t／h（751.7 t／a）。

    同樣，也可計算出副產物：式（1）和（2）共生成CH₃OH 51.228m³／h（標態）；式（6）和（7）共生成烴類物11.337 m³／h（標態）；式（2），（6）和（7）共生成H₂O 78.941 m³／h（標態）。醇烴混合物約165.4 kg／h，成分（質量分?jǐn)?shù)）為：甲醇44.24％，水38.35％，其余為烴類物質。

    根據多家應用企業的烴化分離物取樣分析，液態分離物中40％～50％（質量分?jǐn)?shù)）為甲醇、～30％（質量分?jǐn)?shù)）為水，其余為雜醇、醚、烯烴類和烷烴類物質。上述計算基本與生產實踐數據相符，只是沒有計算雜醇、醚類等含氧生成物，故水含量計算值略高；并且，生成水量主要與CO₂含量有關。

1.2  烷化反應的氣耗

    烷化（即甲烷化）反應是在鎳系催化劑作用下進行，主要進行下列反應：

    CO＋3H₂＝CH₄＋H₂O        （8）

    CO₂＋4H₂＝CH₄＋2H₂O      （9）

    這（8），（9）反應式對比式（1），（2）和（6），（7）：烴化反應中，1個CO分子和1個CO₂分子分別消耗2個H₂分子和3個多H₂分子；而甲烷化反應中，1個CO分子和1個CO₂分子則分別要消耗3個H₂和4個H₂分子。可簡單看出烷化反應的耗H₂較烴化多。

    當進入烷化系統的醇后氣中CO和CO₂含量仍如1.1所述時，則從式（8）和（9）可計算出消耗的H₂共為323.323 m³／h（標態），則相當于少產氨1048.6t／a。同時生成H₂O為104.6 kg／h。

    另外，甲烷化反應產物是氣態CH₄，要帶入氨合成工序中，累積放空，還要損失H₂。而烴化反應產物是水冷卻后成液態的醇烴類物質，可作燃料或分離提取副產物，并在本工序即分離下來，不會帶到合成氨工序。據烴化工藝使用企業反饋信息，現在已有公司收購其烴化物，從中提取雜醇、醚等多種精細化工產品。

    雖然烴化和烷化反應都是放熱反應，但由于進入烴化或烷化工序的CO和CO₂量非常少，可根據反應熱，進行熱衡算。已有文獻計算報道，每反應掉1％（體積分?jǐn)?shù)）CO溫升約72℃，反應掉1％（體積分?jǐn)?shù)）CO₂溫升約59℃，所以總的溫升只有15.52℃。而系統有熱損失和水冷要帶走熱量，故這點反應熱不足以維持烴化或烷化塔內反應的自熱，必須引入工序外的高品位熱量通過熱交換來輸入熱量維持熱平衡。這就有一個消耗補充熱量（或稱能量）的問題。下面用兩種方法來計算補充熱量的消耗量。

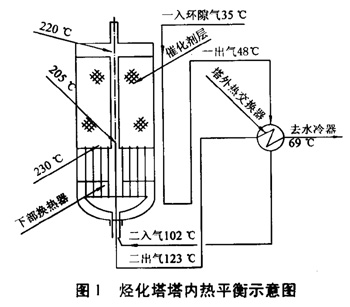

    （1）烴化催化劑“零”米溫度控制在220℃，入水冷的溫度是69℃，將烴化塔和塔外熱交換器作為一個封閉系統。烴化塔塔內熱平衡示意圖見圖1。

    根據熱平衡計算結果，電爐需提供205℃上升至220℃的熱量Q：

    Q＝41990／22.4×32.651×（220－205）＝918090.7（kJ／h）

    即255 kW，相當于噸氨電耗18.35 kW·h。

    （2）將烴化系統（不考慮氨冷器時）作為一個封閉系統，烴化系統熱平衡示意圖見圖2。

    冷卻水量120580 kg／h，換熱后由24℃升到29℃；烴化物冷凝潛熱按2010 kJ／kg計；反應熱按218 kJ／mol計；烴后氣量按41600 m³／h（標態）計；熱損失約2％，作一個粗略的熱衡算：

    Q₁＝41990×1.53×35＝2248564.5（kJ／h）；

    Q₂＝120580×4.186×24＝12113949.1（kJ／h）；

    Q₃＝165.4×2010＝332454（kJ／h）；

    Q₄＝218×（62.985＋33.592）／22.4×1000＝939901.2（kJ／h）；

    Q₅＝41600×1.42×35＝2067520（kJ/h）；

    Q₆＝120580×4.186×29＝14637688.5（kJ／h）；

    Q₇＝165.4×3.83×35＝22171.9（kJ／h）；

    Q₈＝252135.7（kJ／h）。

    進入此封閉烴化系統的熱量：

    Q_入＝Q₁＋Q₂＋Q₃＋Q₄＋Q_補；

    帶出此封閉烴化系統的熱量：

    Q_出＝Q₅＋Q₆＋Q₇＋Q₈＝Q_入；

    故外界需向烴化系統補熱量：

    Q_補＝1344647.3 kJ／h。

    若以電爐加熱方式補充熱量，則可折算成電爐功率373.5 kW，相當于噸氨耗電26.9 kW·h。

    （3）上述計算是以烴化工藝并以電爐加熱方式為例計算的，烷化工藝計算原始數據和計算結果略有差異。兩種計算方法，結果也稍有差異。而生產實際情況，也大都在這兩種計算結果之間。此外，烷化反應溫度（－260℃）比烴化反應溫度（～230℃）高，所以，烷化工藝對外界補充的能量，要求有更高的品位。

    根據上述計算分析可以看出，烴化的耗H₂大大少于甲烷化，只有甲烷化的71.7％。另值得一提的是，隨著對烴化工藝的副產物——醇烴混合物的處理回收技術的不斷發展，醇烴混合物的應用前景將會越來越廣闊，今后將不再單純作燃料來處理了。

    無論是烴化工藝還是烷化工藝，兩者均不能實現自熱，均需要消耗系統外補充熱量（或者說補充能量）。從系統外補充熱量的方式有多種，湖南安淳高新技術有限公司經過多年研究和工業實踐，認為以利用塔內中心電爐直接加熱最簡單，以高溫蒸汽間接加熱次之，從氨合成二次出塔氣或中變氣取熱最麻煩。
