甲醇最早是在木材干餾中發現的，直至173年后，即1834年杜馬(Dumas)等才用化學法合成純甲醇，1923年BASF公司在高溫高壓下和鋅鉻催化劑床層用CO、H₂合成甲醇實現：工業化。近幾十年，由于脫硫技術的進步，低壓低溫銅系催化劑開發成功，低壓合成甲醇發展很快，.逐步在取代高中壓條件下生產甲醇，因?yàn)榈蛪杭状嫉馁|(zhì)量好，原料氣利能耗低，成本低，投資少。

    在銅鋅鋁催化劑作用下，低壓法合成甲醇在國內外已經普遍使用，但低壓合成甲醇的合成塔形式在不斷改進之中，按移走反應熱的方式有兩大類：一類是氣氣換熱式，包括冷激式、冷管式、間接氣氣換熱式或混合式；二類是水氣換熱式，其中包括水管式(管內為水汽混合物)、管殼式(管外為水汽混合物)。JJD低壓恒溫水管式甲醇合成塔于2005年12月首次在山東德齊龍化工集團有限公司使用，隨后投入了第二套，通過近16個月運行情況表明，該塔比其它塔型具有明顯的優勢。

    (1)CO與H₂合成甲醇是一個可逆減體積放熱反應，其主反應是生成甲醇，也有生成二甲醚、低碳醇、烴類CH₄的副反應，還有CO變換反應的逆反應。

    (2)壓力高、溫度低有利于反應的化學平衡，兩者配合，應是高壓高溫、低壓低溫有利。

    (3)壓力為50～80MPa，溫度200～300℃，反應熱為97068.8～99370.0J／mol。

    (4)在銅基催化劑上合成甲醇的反應過程為：①擴散→②吸附→③化學反應(產物)→④解吸→⑤擴散，反應速度與五個過程有關，但控制過程為③(化學反應)過程，因?yàn)槠渌俣茸盥�，要提高總過程速度，關鍵是提高化學反應速度。

    (5)低壓合成甲醇催化劑是銅含量達50％以上的銅鋅鋁催化劑，其使用溫度范圍狹窄，為210～280℃，而最佳溫度范圍為220～260℃。

    (6)銅基催化劑大都用共沉淀法制成，結構疏松，內表面積大，有利于加快反應速度，同時含有較多金屬氧化物如氧化鋁，因而其導熱系數小，傳熱性能差，機械強度低，因而保持催化劑高活性，避免過熱超溫是至關重要的。

    CO與H₂反應是強放熱反應，與H₂、N₂氣體合成氨比較，生成每mol甲醇的反應熱比氨幾乎要多1倍，而合成甲醇的銅系催化劑的使用溫度范圍只有50℃左右，合成氨的鐵系催化劑使用溫度120～150℃，因此如何將甲醇反應熱快速移走，使其溫升＜50℃是甲醇合成反應器設計的重要問題。

    對氣固可逆放熱反應，一般用未反應冷氣直接或間接與反應氣換熱，使未反應氣多次加熱至反應溫度，反應氣多次升溫——降溫，使之保持在催化劑活性溫度范圍之內，不超溫，也不“熄滅”。因?yàn)闅怏w的熱容很小，反應放熱溫升大，即溫度波動大，使升溫——降溫次數調溫手段復雜化。例如用四段間冷絕熱反應器，反應后甲醇凈值為5.7％，如果一段進口為220℃，凈值為1.43％，則出口溫度達264.96℃，即溫升為43℃，由此，剩下的每段凈值均為1.42％，則每段溫升保持43℃左右，如此大的溫度變化，會使高銅催化劑活性過早衰退，使用壽命大大縮短；大型裝置頻繁更換催化劑，不只是催化劑成本增加，而且升溫還原占用生產時間，造成損失更大。

    冷管氣冷式甲醇反應器，其床層裝有冷管束，冷管為小管徑，根數多，折流管中的下降管管內未反應冷氣與管外反應氣并流，上升管與反應氣逆流。并流管內外傳熱溫差上大下小，而逆流管傳熱溫差下大上小，這就使床層上下傳熱趨于均勻和緩，折流式冷管束適用溫區很狹窄的銅系甲醇催化劑的要求。但是氣冷式仍是反應氣自身熱循環，反應后熱氣體加熱未反應冷氣體，使之保持在催化劑活性溫度范圍內，不至于超溫，又使未反應氣達到反應所必要最低溫度。如此反應熱除產生少量低壓蒸汽外，主要被冷卻水帶走。

    所謂相變法，即在反應床層之中布水(沸水)管，或沸水置于反應管之外，反應熱將沸水汽化為蒸汽。外設氣氣換熱器，以出塔反應熱氣加熱未反應冷氣，同時生產中壓蒸汽。產汽量大，反應氣進水冷器溫度低，冷卻水耗量少。

    以200kt甲醇／a，小時產粗醇22139.33Nm³，出塔醇含量為6.5％為例計算蒸汽產量和冷卻水耗量。

    進塔未反應氣氣量343279.62Nm³，溫度40℃：

    出塔反應氣氣量303326.27／Nm³，進水冷溫度70℃；

    產生34.0 MPa飽和蒸汽(240℃)，熱焓2798.51 kJ／kg，進水溫度80℃，熱焓334.40kJ／kg。

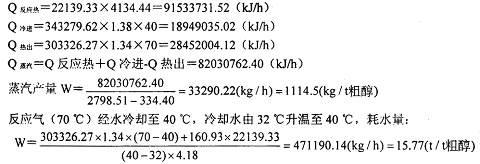

    以全塔(虛線框)做物料衡算(見圖1)：





    由計算結果可以看出：采用相變法換熱的甲醇合成塔，反應熱利用率高，副產中壓蒸汽多(1114.5kg/t粗醇)，冷卻水耗少(15.77t/t粗醇)。

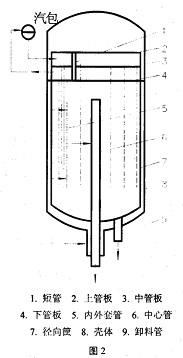

    JJD低壓恒溫水管式甲醇合成塔，簡稱JJD水管式甲醇塔，即床內相變熱換熱甲醇合成塔，管外為催化反應床，管內為沸水汽化產生蒸汽移走反應熱的反應器，基本結構由二部分兩個系統組成，包括催化劑反應系統，受壓外殼，蒸汽發生和水汽循環系統(見圖2)。催化劑反應系統為徑向反應筐，包括：帶有眾多小孔的筒體、帶有眾多小孔的中心管，筒體內；懸掛眾多的水管。蒸汽發生和水汽循環系統由受熱的水管、水室、蒸汽室和反應器頂上的汽包，以及連接汽包水室、蒸汽室的上升管、下降管等組成。水管為雙套管，水室和蒸汽室由三塊焊有管子的管板組成，下板焊有外套管，中板焊有內套管。有一些短管通過上板、中板和下板，并與三板相焊。徑向筐及水管系統支承在外殼上部支承圈上。

    工藝流程：190℃未反應氣由下部三通旁側口進去，沿外殼與徑向筐環隙由下而上進入催化床，徑向的由外圈向中心流動，邊流動邊反應生成甲醇，并伴隨放熱升溫吸熱降溫過程，反應后氣體溫度為220℃，甲醇含量為6.5％進入中心管。由上而下經塔下三通出來，進塔外熱交，被冷的未反應氣冷卻至70℃。

    水循環流程是從汽包下來的水進入水室，均勻進入各內管，由上而下在管的最下端折轉到外管，吸收管外反應熱，部份水被汽化，比重較小的汽水混合物上升至汽室再由連接管上升至汽包。蒸汽外送至蒸汽管網，給水補充至汽包中，如此構成一個無動力水汽循環。

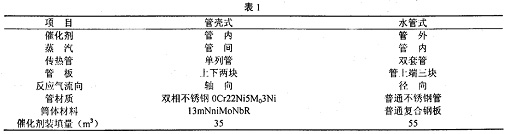

    (1)懸掛式沸騰水管，如刺刀和刀鞘，即只焊一端，另一端有自由伸縮空間。與現有的甲醇塔比較(包括管殼式在內，見表1)，管子受熱伸縮沒有約束力，無需線膨脹系數小的昂貴SAF2205雙相不銹鋼，用普通不銹鋼管就可。殼體沒有管子伸縮力的影響，殼體材質也要求不高，筒體上下厚度相同，無需設置加強筒體，無需用高強度20MnNiMoNbR等類特型鋼材，用復合鋼板即可。

    (2)三管板結構，一定數量小短管穿過三管板，管板應力小，徑向軸向變形都很小，即使大至φ4000mm以上直徑，管板不會很厚。

    (3)JJD水管式甲醇塔水管基本不受長度限制，徑向流程，塔的高徑比大，單塔能力增大�？蓪�(shí)現φ4200mm左右單塔500kt大型化裝置。

    (4)容積系數大，管殼式甲醇反應器的容積利用系數約為35％左右，JJD水管式甲醇塔可達55％以上，這意味著同樣的壓力容器空間中，水管式反應器將比管殼式反應器將多裝填催化劑。如我公司設計的JJDφ2800mm低壓水管式甲醇塔催化劑裝填可達58t(38m³)。

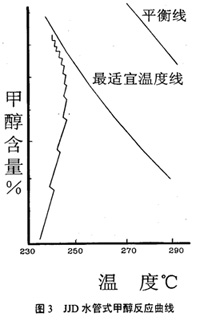

    (5)JJD水管式甲醇塔為全徑向流程，即反應氣垂直通過沸騰水管和被水管包圍的催化劑柱層，從操作原理上講曲線由多個反應放熱——冷卻鋸齒形階梯組成的“肚形”曲線(如圖3)，熱點與起點，終點溫差小于5℃。反應凈值高，出口粗醇可達5％～6％，單位催化劑產醇量高。

    (6)JJD水管式甲醇塔單位容積傳熱面積大。φ2800mm塔傳熱面積比管殼式塔傳熱面積大23％，這就適應了甲醇合成反應熱大、冷卻負荷大、要求換熱面積大的特征。

    (7)JJD水管式甲醇合成塔升溫還原用蒸汽加熱，惰性氣還原，快速而安全。

    (8)JJD水管式甲醇合成塔為全徑向塔，塔阻力非常小，為0.1MPa左右。

    (9)JJD水管式甲醇合成塔催化劑裝填容易。如JJDφ2800mm甲醇塔，裝填5.8t催化劑，24h即裝填完畢，比管殼式塔裝填速度快得多。

    (10)催化劑使用壽命長，單位催化劑產醇多，操作彈性大，設計可控傳熱溫差較大，適用催化劑不同活性階段不同工況。例如初期2年內操作溫度220～240℃，3～6年內為使用中期，操作溫度240～260℃。第一臺φ2800mm塔在山東德齊龍化工集團投入使用初期：系統壓力2.9～3.3MPa，蒸汽壓力1.8 MPa，溫度220℃運行，使用14個月后，日產量340～350t，溫度為235℃，壓力3.2～3.5MPa。

    (11)JJD水管式甲醇合成系統簡單，合成塔既是反應器，又是一個無需燃料的中壓鍋爐，在系統中不另外設置廢熱鍋爐，進水冷的熱氣溫度即降至60～70℃。

    (12)JJD水管式甲醇合成塔通過調整沸騰水管布局，適用于高CO含量的工況變化，也適應惰性氣含量高的工況變化(聯醇或副產氨的工況)。

    (13)設備更新時只需更換內件部分部件，外殼繼續使用。

    CO與H₂合成甲醇是一個強放熱可逆放熱反應，合理地移走反應熱是設計合成塔首先要考慮的問題，從移走熱量方式類分：有氣氣換熱法即氣冷式與相變吸熱法即水冷式，水冷式比氣冷式節能，控制運行平穩。水冷式中又有水管式和管殼式，水管式又比管殼式優勢更多。

    JJD水管式甲醇合成的特點是相變吸熱法冷卻移走反應熱。結構為內外筒、徑向催化床、三管板、懸掛式雙套水管束、無動力水汽循環系統、簡化裝卸催化劑裝置。

    JJD水管式甲醇合成塔運行表明，它有容積利用系數高、單塔能力大、無需昂貴的雙相不銹鋼管材、阻力小、副產中壓蒸汽多、循環電耗小、冷卻水耗小、升溫還原容易、操作控制簡單、運行彈性大、適用性強、裝卸催化劑容易等優點，易于單塔大型化，因此應用前景廣闊。
