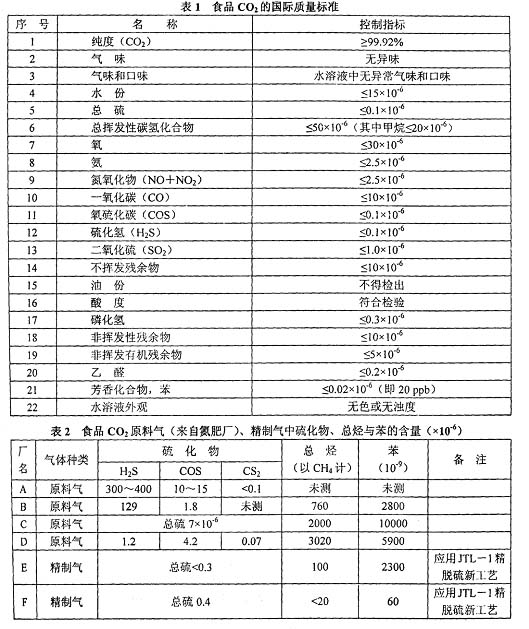

食品CO₂是近年來發展迅速的行業，可用于飲料、煙絲膨化、超臨界萃取、蔬菜保鮮等領域，傳統的食品CO₂主要用于飲料行業，由于應用領域的迅速拓展，目前用于飲料行業的僅占食品CO₂總銷量的30％～40％。據一外國公司介紹，中國的飲料人均年需求量僅為美國的1／2.5，而中國的人口則是美國的5倍，因此中國飲料行業的的銷售量應該是美國的12.5倍。據了解，美國食品CO₂年銷售量為約320萬t，中國食品CO₂的年需求量將可能會超過1000萬t，因此尚有很大的發展空間。過去中國的食品CO₂標準很粗放，為與國際接軌、以求高的效益，現在很多食品CO₂廠都開始執行國際飲料技術協會規定的質量標準(見表1)。

    由表1可知，食品CO₂的國際標準十分苛刻，指標共有22項，其純度要求很高：雜質的含量很低，均為10^—6(ppm)或10^—9(ppb)級。食品CO₂的原料氣主要來自氮肥廠、石灰窯廠、發酵廠，由于氮肥廠的氣源穩定，故外國公司樂意采用。我中心長期從事化肥催化劑與氣體凈化劑的研究，10年前就將開發的JTL-1常溫精脫硫新工藝(即“夾心餅”新工藝)應用于食品CO₂工業并跟蹤該工業的發展，結合我國中小氮肥廠煤制原料氣的特點，認為上述22項指標中最苛刻的是：總硫(H₂S+COS+CS₂)≤0.1×10^—6；苯含量≤0.02×10^—6(即20ppb)；總烴含量(以CH₄計)≤50×10^—6(其中CH₄≤20×10^—6)。

    表2是調查食品CO₂廠的原料氣(來自以煤為原料的中小氮肥廠)或精制氣中總硫、總烴與苯含量的數據，結果表明：

    (1)原料氣中H₂S含量波動很大，為(1～500)×10^—6，取定于原料煤種，變換氣中有無脫硫(濕法或濕法加干法)工段。

    (2)原料氣中有機硫主要為COS，CS₂含量在極大部份廠中可以忽略，COS含量為(2～15)×10^—6，主要取定于原料煤種�？偭虮仁称稢O₂國際標準的指標(<0.1×10^—6)高50～5000倍。

    (3)原料氣中苯含量為(2000～10000)×10^—9，比國際標準<20×10^—9超過100～500倍，總烴為(800～3000)×10^—6，比國際標準<20×10^—6超過40～150倍。

    (4)表中E廠與F廠已設有JTL-1常溫精脫硫新工藝，精制氣中總硫含量仍超標，經調查系CO₂負荷顯著超標或精脫硫工段操作不當所引起。

    綜上所述，以中小氮肥廠的CO₂原料氣生產食品CO₂時，精脫硫與脫苯脫烴的任務都相當艱巨，本文簡要敘述我中心開發的常溫脫硫新技術與THC-1脫烴催化劑在食品CO₂中的工業應用。

    國際標準要求食品CO₂的總硫小于0.1×10^—6，否則生產的飲料發生臭味、混濁。曾經出現大批貯存的飲料變質的嚴重質量事故。應用于工業焊接時，如硫含量超標易發生起泡現象，降低材料的機械強度。在CO₂氣體中脫除微量硫化物(如H₂S、COS為幾個到幾百×10^—6)時，CO₂濃度高達～97％，即97萬×10^—6，由于競爭吸附與平衡制約(水解反應為COS+H₂S=H₂S+CO₂)的原因，大大制約了水解催化劑的COS轉化率與精脫硫劑的脫除H₂S效果，故精脫硫一直是食品CO₂生產中的一大難題。

    自1991年以來，我中心先后開發了多種常溫精脫硫劑和JTL-1常溫精脫硫新工藝，并在甲醇、合成氨工業中應用，取得了顯著的效果。在此基礎上，針對CO₂氣體中上述精脫硫問題，進行了大量的研究工作，并結合工業應用取得的數據進行反復分析，較好地解決了這一難題，并很快在國內30余家企業應用，均取得了滿意的效果。下面介紹食品CO₂中的精脫硫工藝、原理及應用情況。

1.1  食品CO₂精脫硫新工藝的介紹

  CO₂原料氣一般是由氮肥廠脫碳系統解吸而來，溫度較低(10～50℃)，原料氣中硫化物為H₂S與COS，因而傳統的高溫精脫硫工藝不適用。CO₂氣體中傳統的干法脫硫方法是采用普通活性炭、氧化鐵或其它混合型脫硫劑，它們的脫硫精度差(<1×10^—6)、硫容低，不能達到精脫硫指標。早先也有采用優質的活性碳對H₂S、COS進行吸附解吸再生方法，可以達到精脫硫指標，但存在穿透吸附硫容低、再生頻繁、需要熱源、操作復雜、污染環境等缺點，因而逐漸被常溫精脫硫新技術代替，最多采用的是JTL-1常溫精脫硫新工藝。

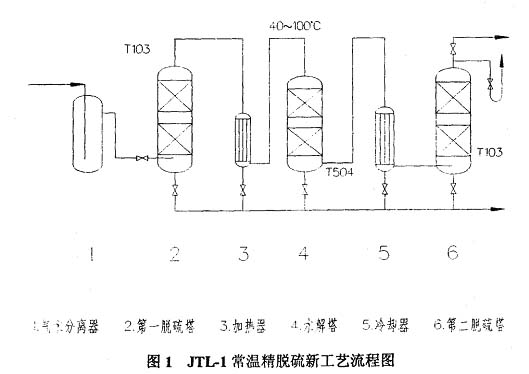

    CO₂原料氣經氣水分離器后首先進入第一脫硫塔(裝填T103型活性炭精脫硫劑)，將H₂S脫至<0.03×10^—6，然后經加熱器提溫至40～100℃，進入水解塔(裝填T504型水解催化劑)。將COS通過水解反應(COS+H₂O₂==H₂S+CO₂)轉化成H₂S，出口COS<0.03×10^—6，工藝氣經降溫后進入第二脫硫塔(裝填T103型活性炭精脫硫劑)，將水解轉化的H₂S脫至<0.03×10^—6，從而保證精脫硫系統出口總硫(H₂S+COS)<0.06×10^—6。

    該工藝具有如下的特點：

    (1)調整T504水解催化劑配方，開發了能抗高濃度CO₂的干擾、專用于食品CO₂的T504水解催化劑，使其既能達到高的COS轉化率(出口氣中COS<0.03×10^—6)，又延長壽命，目前可達2年以上。

    (2)開發了食品CO₂專用的T103型精脫硫劑，它在CO₂氣體中的原粒度精脫硫容可達10％～20％(出口H₂S<0.03×l0^—6)，使用時間也可達1～2年。

    該工藝開車時間短、能耗低、無需再生、操作簡單、環境不造成任何污染，可保證CO₂生產長周期穩定運行。

1.2  JTLI—l常溫精脫硫新工藝的正業應用

    (1)上海涇福氣體有限公司是專門生產高純度的食品級CO₂、干冰及下游產品的公司。該公司曾用鐵屑加木屑的傳統脫硫劑進行粗脫，再以吸附劑進行精脫，但其價格較貴，且再生頻繁，污染環境效果一直不理想。故該公司決定在新系統中采用JTL一1常溫精脫硫新工藝(T504型水解催化劑串T103精脫硫劑)，并已開1995年1月開車成功。該公司食品級CO₂生產工藝如下：

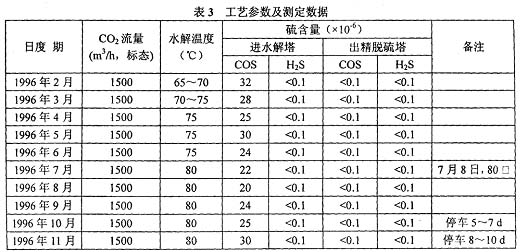

    主要指標及參數為：進水解塔氣量1500m³／h，壓力2.0MPa，進除臭塔CO₂氣體中COS(15～30)×10^—6，要求CO₂產品氣中H₂S<0.10×10^—6，COS<0.10×10^—6。生產測定數據見表3。



    該公司食品CO₂新系統開車以來，精脫硫系統運行穩定。系統出口達到精脫硫指標，  即H₂S<0.1×l0^—6、COS<0.1×10^—6、總硫<0.1×10^—6。T504水解劑的壽命已達2年以上，高于原設計值(6個月)，取得了滿意的使用效果。美國可口可樂及百事可樂國際集團公司多次對產品定時或隨機抽樣，結果表明產品合格，質量穩定，并頒發了認可證書。精脫硫系統的使用也取得了顯著的經濟效益，以前該公司曾向美國公司詢價需30萬美元：采用JTL-1新工藝，催化劑與設備的費用30萬元人民幣，使得投資大大下降。由于該系統正常運行，保證了生產穩定，從而達到增產的目的，扣除催化劑費用及其它費用，年效益為26萬元以上。

    (2)中國BOC公司下屬多個公司生產食品CO₂，西安BOC公司在建廠初期采用的原裝進口精脫硫劑是特種氧化鐵與粉狀活性炭的混合物，經過一段時間的實際運行，產品送往原化學工業部氣體質量監督檢驗中心監測，發現氧硫化碳超標，結果為1.1×10^—6，總硫高達1.4×10^—6，嚴重制約生產的正常運行。同年7月，經和BOC中國技術顧問商討，決定采用國內某研究所的技術工藝：氧化鐵+水解劑+氧化鋅，運行2個月后，發現產品有異味，影響飲料食品級客房的供應。之后，該公司又增加了除味設備，雖然解決了異味問題，但由于氧化鐵的硫容太低，使用過程中，需要重新更換，而生產工藝中只有一個脫硫塔，故更換起來非常棘手。1998年底該公司通過多方調研，了解到湖北省化學研究院的T103+T504+T103夾心餅新工藝，1999年3月，采用此專利技術，經過2年多運行，效果令人滿意。

    (1)自T103+T504+T103精脫硫工藝1999年3月投入使用以來，產品多次經原化學工業部氣體質量監督檢驗中心、美國ATLPUNTICNALYTICAL—LABORATORY及PRAXAIR(THAILAND)C.,Ltd.監測：總硫均小于0.1×10^—6，硫化氫和氧硫化碳也均小于0.1×10^—6，完全滿足國際飲料技術協會對食品二氧化碳中各種硫化物的要求，既保障該公司生產的穩定運行，又滿足用戶的需求。

    (2)由于精脫硫使用了特種活性炭，故對異味的脫除效果特別好。1999年4月，停止雙塔吸附器的使用，通過對各種雜質組分的測定，完全符合標準，既降低生產成本，又減少操作工的負荷。

    大連BOC先前曾采用普通氧化鐵脫硫劑，由于硫容太低，使用不到1個月即被迫更換。青島BOC原先采用國內某研究院的水解串常溫氧化鋅工藝，使用不久后總硫明顯超過0.1×10^—6，經我中心派人帶便攜式微量硫分析儀到現場測定后發現H₂S與COS均已超標。這2家中國的BOC公司均采用T504水解串T103特種活性炭的精脫硫新工藝，使用至今，效果滿意。

    上述3個中國的BOC公司的精脫硫應用歷史表明：我中心開發抗高濃度CO₂競爭吸附干擾的、食品CO₂專用T504水解催化劑與T103 H₂S精脫硫劑是成功的。

    (3)BOC公司美國技術中心與我中心多次技術交流，經過近2年時間對食品CO₂專用的T504水解催化劑與T103精脫硫劑的實驗室對比測定后，已于今年在美國1家以發酵氣為原料的食品CO₂廠進行T504串T103精脫硫劑的工業應用試驗。澳大利亞1家以發酵氣為原料的食品CO₂也進行T103精脫硫劑的工業試用，初步結果顯示T103不僅可以精脫H₂S，也對發酵氣COS高濃度(平時很低)短時間的沖擊有很好的脫除效果。

1.3  EAC—4 H₂S、SO₂雙功能精脫硫劑的應用

    在以石灰窯氣生產食品CO₂時，原料氣中除含有H₂S、COS外，還含有一定量的SO₂，此時除了應用T504水解劑、T103精脫硫劑外，還需要加用EAC—4雙功能精脫硫劑，以使食品CO₂產品中的總硫與SO₂均達到標準。

2.1  苯吸附劑應用的可能性

    作者曾見到一份活性炭苯專用吸附劑的資料中簡介：比表面～700 m²／g(為普通活性炭)，苯飽和吸附量100 mL／g活性炭(以下的表示中，省略活性炭)即0.35 g苯／g。在實際工況下苯含量低，其分壓也低，飽和苯吸附量為～40 mL／g，即0.14g苯／g，因此對苯的脫除是一次性的，脫苯的精度可＜0.01×10^－6。

    我們認為，與普通活性炭脫硫劑十分相似，普通活性炭脫苯吸附劑在一般的活性炭廠皆有(多用于環保或分離中)，均對高含量苯的脫除，脫除率可＞99％，但凈化后精度差，遠達不到＜0.01×10^－6。有關苯吸附劑在食品CO₂中使用時，應注意下面一些問題：

    (1)活性炭的苯吸附是物理吸附，物理吸附是范德華力即分子間的引力作用的，與脫硫或水解化學反應有很大區別。

    (2)按物理吸附原則，苯的飽和吸附量與苯在氣體中的分壓成正比，苯的飽和吸附容量一般是在常壓、常溫飽和苯蒸氣下測定的。以30℃為例，此時苯的飽和蒸氣壓為119 mmHg，其分壓為0.157kg／cm²，—上述苯專用吸附劑的飽和吸附量為0.35g苯／g。在食品CO₂生產中，原料氣壓力為30kg／cm²，苯含量為2×10^－6，苯分壓=30×2×10^－6kg／cm²，計算得此工況下的苯飽和吸附量大大降低，僅為0.134μg苯／g，與上述資料中稱苯吸附量為0.14g苯／g相差甚遠。

    (3)實際應用時需要的是穿透苯容，而不是苯飽和吸附量，穿透苯容比苯飽和吸附量低的多，低多少，沒有數據。假定苯吸附劑在食品CO₂生產工況下的苯飽和吸附量仍以上述的0.134μg苯／g計算，實際應用時也僅2h即穿透。

    (4)痕量苯(即ppb級)分析的準確性有相當難度，苯標氣屬于國家標準物質，現在國內尚未驗收，又無國家標準的食品CO₂中痕量苯的分析方法，因此市場上提供的苯吸附劑可在食品CO₂生產中一次性使用，并將苯脫至＜0.01×10^－6，可信度相當?shù)汀?

2.2  THC—1脫烴催化劑的研究與開發

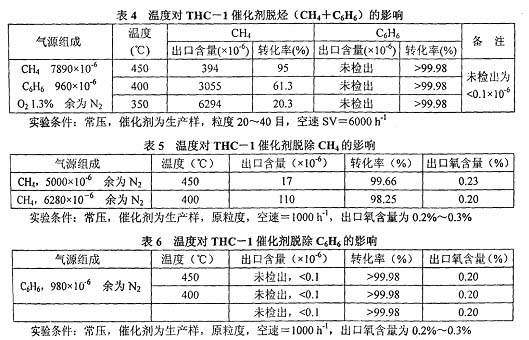

    經過10多年的努力，我中心開發了多種貴金屬催化劑，已工業應用的有TH系列脫氫、TO—2脫氧、THC—1脫烴催化劑，它們均是借氧化鋁載體上負載鈀(或鉑)、特種助劑與添加劑后加工而成。雖然貴金屬催化劑的價格較高，但由于它們有十分優異的催化活性，在很多領域中仍是非貴金屬催化劑所不能取代。TH—2、TH—3尿素脫氫催化劑自1999年在鎮�；�肥廠應用以來，在以天然氣、重油與煤為原料的大、中、小氮肥廠在推廣，市場占有率達70％。TO—2脫氧催化劑在某無線電器廠空分氮?dú)庵袘?yīng)用。THC—1脫烴催化劑于2002年在江蘇、湖北聚脂切片領域中應用成功后，結合食品CO₂工況又進行了開發研究，其典型的實驗數據見表4～6，結果表明：

    (1)CH₄與C₆H₆分別為單獨氣源時(表5～6)，在300～400℃時THC—1催化劑均可將C₆H₆的轉化率＞99.98％，對CH₄則要困難得多，需要到～425℃時，才能使其轉化率＞99％。

    (2)CH₄與C₆H₆為混合氣源時(表4)，在350～450℃時，THC—1催化劑對C₆H₆的轉化率均＞99.98％，對CH₄的轉化率則低得多，僅為20％～95％，進一步證明CH₄比C₆H₆要難脫除，因而在它們共存時，THC—1催化劑對C₆H₆脫除的選擇性比CH₄要好。

    (3)如果CO₂原料氣中的CH₄含量2000×10^－6、苯含量5×10^－6，則THC—1催化劑的初步操作溫度為～450℃。

2.3  THC—1脫烴催化劑在食品CO₂中的工業應用。

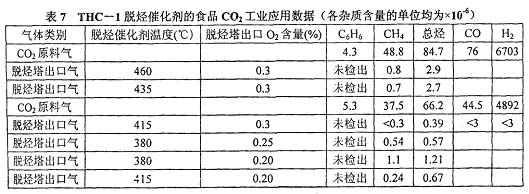

    經與杭州快凱有限公司合作，于2003年底THC—1脫烴催化劑在國內某廠首次投入工業應用，進行升溫活化后，取脫烴塔出口的氣樣送近鄰的該省紡織化纖集團質檢中心，測定結果(見表7)表明：

    (1)食品CO₂原料氣中總烴含量僅為85×10^－6，比表2中的數據低得多，因此在380～460℃很寬的溫度范圍內，THC—1催化劑可將總烴脫至＜3×10^－6。

    (2)食品CO₂原料氣中苯含量為(4～5)×10^—6，與表2中的數據相吻。經THC—1催化劑后的出口氣中，苯含量在380～460℃間均為未檢出，該中心未有苯標氣，故最低檢出量尚有待進一步確認。由于測定的溫度范圍達80℃，從實驗室數據可以推論，在某一溫度(如400或425℃)以上時，脫烴塔出口氣的苯含量可以<0.02×10^—6。正在積極努力，盡快取得準確的結果。

    (3)THC—1催化劑在380℃下可幾乎全部脫除H₂與CO，這對降低提純塔負荷，減少放空量，提高產量均很有好處。



     鑒于THC—1脫烴催化劑在食品CO₂廠中得到初步的成功應用，目前已有幾家食品CO₂廠即將投入應用，到時將會有更多的工業應用結果報導。

    (1)食品CO₂的國際質量標準十分苛刻，其中總硫＜0.1×10^－6、總烴＜50×10^－6與苯＜20×10^－9 3項指標是關鍵。鑒于大多數氮肥廠均有富余的CO₂氣體，食品CO₂又是一新興發展的、且已與國際質量標準接軌的行業，因此，為實現這3項關鍵指標必然要增加投資，但同時可產生顯著的經濟效益，給一些氮肥廠帶來了一次寶貴的發展機遇。

    (2)由抗高CO₂競爭吸附干擾、專用于食品CO₂的T504水解催化劑與T103 H₂S精脫硫劑組成的常溫精脫硫新工藝，應用于食品CO₂領域已有10年歷史，可脫除總硫＜0.1×10^－6，運行穩定，壽命長，產品質量得到可口可樂公司與百事可樂公司認可。該精脫硫新工藝也已開始在美國、澳大利亞食品CO₂工業中應用。

    (3)THC—1貴金屬脫烴催化劑的實驗室數據表明：在食品CO₂的典型工況下，為使CH₄與C₆H₆的凈化度達到指標，THC—1催化劑的操作溫度分別為425～450℃與400～425℃，CH₄比C₆H₆更難脫除。THC—1催化劑于2003年實現食品CO₂領域中的首次使用，得到了初步滿意的效果。
