湖南安淳高新技術有限公司從上世紀80年代中期開始進行氨合成系統及甲醇系統的開發研究工作，在研究了國內外各種技術的基礎上，創造性地提出了氨合成塔分流工藝。發明了ⅢJ系列合成塔技術，該技術曾獲得國家科技進步二等獎，在全國推廣達400多臺套。

    近年來，通過總結ⅢJ系列內件在全國合成氨行業近400多臺次和廠家的運行經驗，汲取20世紀90年代以來國際國內先進技術以及國內引進的大型氨廠合成塔運行經驗，對氨及甲醇合成塔進入大型化、配套的系統進入大型化、單套生產能力更大等方面進行了廣泛的研究和技術對比后，開發了DN2400、DN2200、DN2000、DN1800等系列氨合成系統；開發了DN2800、DN2200、DN2000等系列單醇和聯醇的大合成系統。

甲醇或氨合成系統技術相繼在山東瑞星化學工業集團公司、山東德齊龍化工有限公司、河南心連心化工有限公司、江蘇新沂恒盛化工有限公司、山東華魯恒升化工有限公司、山西晉城天脊集團、山西晉豐集團、福建三明化工有限公司等廠先后投入使用或進行設計。

    本文就安淳公司的技術進行介紹。以利于了解本技術，對選擇本技術及產品提供參考。

    氨（醇）合成系統中的合成塔內件是氨（醇）廠生產中最重要的設備之一，我們調研了國內外各種不同類型內件的設計及使用情況后，于1986年研究設計了一種新型內件，其中DN600－ⅢJ型氨合成塔內件于1988年投入運行，投產后，立刻在全國同行業大面積推廣。先后獲得多項國家專利，1990年通過化工部科技鑒定，鑒定認為：“該內件工藝思想及技術為國內外首創，主要技術指標取得了突破性進展，達到國際先進水平�！痹摷夹g(shù)多次為國家級重大科技成果重點推廣項目，技術成果參加過維也納、吉隆坡國際新技術新產品展覽，獲國家級新產品稱號、1995年獲國家科技進步二等獎（迄今為止，國內合成塔內件的最高獎勵）、中國專利技術金獎、湖南省科技進步一等獎�，F(xiàn)在有近400多家合成氨廠使用該技術及產品。該型塔的顯著特點是氨凈值高（氨凈值一般在15%以上），單塔生產能力大。湖南衡陽市氮肥廠、山東新泰化肥廠、湖北荊門一化、河南商水化肥廠等廠φ600mm塔日產平均達100t氨以上；φ800mm合成塔在安徽渦陽化肥廠、天津堿廠、河南新野化肥廠、湖南汩羅氮肥廠等廠日合成氨產量達140～170t，氨凈值約16%；后來經過改進，又設計制造了ⅢJ-99(A)、ⅢJ-99(B)、ⅢJ-99(C)等三種φ1000mm合成塔內件和ⅢJ-99φ1200mm合成塔內件，催化劑裝填量分別為5.8m³、6.8m³、7.8m³和11.4m³，年合成氨設計能力分別為60kt、80kt、100kt和120kt。在成都化肥廠、重慶潼南化工總廠、山東魯西化工集團公司、湖南臨湘氮肥廠、四川美豐化工股份有限公司、大乘資氮集團、福建永安智勝化工聯合公司、山東瑞星化工集團公司、山東嶧山化工集團公司、山東壽光聯盟化工集團公司、山東明水化肥廠等廠投產后效果都很理想。

    近年來開發的φ2200mm、φ2000mm、φ1800mm、φ1600mm、φ1400mm等系列ⅢJ型大直徑氨（醇）合成塔內件，正是上述成功經驗的總結和技術升華。它既是原技術思想的總結和優化，也是多年合成系統開發研究的成果發展。

1.1  內件研究的指導思想

    氨合成反應是一個可逆放熱反應，必須在高壓、適宜的溫度和催化劑條件下才能進行。作為反應器的內件結構設計，必須從理論上、實用上、經濟上系統地、全方位辯證地進行考慮，盡量做到以下幾點：

    （1）容積利用系數要高；

    （2）催化劑利用系數要高反應氨凈值高；

    （3）催化劑升溫還原要容易；

    （4）操作彈性要好；

    （5）內件結構要簡單可靠；

    （6）內件的催化劑床層阻力要��；

    （7）熱回收率要高；

    （8）裝卸催化劑要容易。

    以上8個方面要全部滿足，有一定的難度，因?yàn)槠溟g存在著一些互相制約的條件，關鍵是如何調解制約因素，采用辯證思維達到整體最佳的目標。ⅢJ系列內件正是在這些相互約束條件下，綜合優化考慮進行設計的。

1.2  氨（醇）合成塔內件三種基本形式評述

    氨（醇）合成內件的型式很多，就其共性而言，任何形式的可逆放熱反應器，開始都是絕熱反應，直至達到催化劑的熱點溫度為止，此時的氨含量有7%～8%。即只占全塔反應量的35%～38%。要繼續進行反應，必須移走反應熱，降低反應溫度。

甲醇反應器除了少量諸如利用高溫水來調節床層溫度的等溫式合成反應器外，絕大部分的合成反應器為氣固反應床層的反應器。一般設有多段反應床，中間設移走熱量的機構。

     就其反應熱移走的方式來評述，有段間換熱移熱方式、內部換熱移熱方式、冷激移熱方式等三種基本型式，目前在用的主流內件均是這三種形式的組合或變形。這三種型式，如用上述8項標準來評價，各有優缺點。

1.2.1 段間換熱式

    即在催化床層間設置間接換熱器，絕熱反應一次，溫度升高，在換熱器內冷卻，再絕熱反應。它的優點是在段數多的情況下，反應接近最適宜溫度曲線。段數越多，反應曲線越接近最適宜溫度曲線，并且反應速度越快，氨凈值越高。但它的缺點是換熱器占了一定空間，催化劑裝填量將減少，且段數越多，催化劑越少；段數越多，內件越復雜，維修裝配越難。例如一個采用三段段間換熱型的內件，比其他型式的三段式內件要少裝15%～25%的催化劑。

1.2.2 冷激式

    即氣體在催化劑筐中絕熱反應一次，溫度升高后，便用未反應的冷氣體為已反應的高溫氣體直接混合降溫，再反應，再直接降溫。冷激式最大優點是結構簡單（國內目前一種推廣面較多命名為“軸徑向型”的塔主要為冷激式降溫），催化床層內每段除了冷熱氣混合分布器之外，沒有其他部件；第二個優點是催化劑裝得多，例如以同樣的φ600mm塔配的四段冷激內件，催化劑裝填量為1.55m³，冷激式最大缺點是每冷激一次，混合氣體中氨稀釋一次，故氨凈值降低了，也帶來了同樣產量下循環量增大的問題，而循環量增大將直接造成熱回量減少。這也是冷激式塔型的熱回收率量低于其他塔型的原因之一。

    對于小型塔來說，冷激式的花板和分布器裝拆困難，催化劑裝卸也困難，且段數越多，裝拆越困難。塔的操作彈性也小，總氣量，冷激氣量，溫度，氨含量關聯太密切，太靈敏，以致操作調節的速度難于跟上溫度變化速度。

1.2.3 內部換熱式（內冷式）

    將一定數量管子埋在催化床層內，氨合成反應一邊進行，熱不斷被管內冷氣（間接傳熱）移去。它適應于可逆放熱反應的特點。隨著反應的進行，氨含量增加，放出的熱量不斷被移走，使溫度下降。內冷式相當于“無級”的段間換熱式，因此它的最大優點為反應溫度最為接近最適宜反應溫度曲線，氨凈值較高。ⅢJ系列內件氨凈值最高達16%。內冷式的缺點是結構比冷激式復雜，冷管占據了部分空間，催化劑裝填量少。用上述相同的φ600mm塔,一般只裝催化劑1.3～1.38m³，較好的裝1.46～1.58m³。其次有管壁效應，冷管直通床層底部，一部分氣體沿著管壁流下，致使這部分氣體未達到較高的合成率而流出去了，還有在管壁處附近的催化劑由于還原時溫度指標無法達到要求，使此部分催化劑還原不徹底。因此舊式冷管內件，實際氨凈值卻不高。舊式冷管內件管子太長，又是與筒體或中心管連接的，在溫度變化時，冷管容易拉裂。

    ⅢJ型為改良的內冷式內件，采用了改良冷管式結構，綜合了上述三種形式冷卻方式的優點，克服了傳統內冷式內件的缺點，使氨凈值達到15%～16%，冷管不斷裂，升溫還原關閉冷氣，冷卻器周圍無過冷現象。

    由上綜合評述，內冷式通過改良，不失為一種良好形式，有許多優點；冷激式有其優點，但存在缺點相對較多，例如Topsφe的S-200內件為兩段冷激式，由于段數少，氨凈值只有13.36%。Casale為我國φ1000 塔提出的改造方案，采用兩段冷激式，其氨凈值也只有14%。例如 Unde公司幫助 IGSAS工廠將原三段冷激式改為三段間冷式，出口氨濃度由16.3%增加到18.7%(進口氨3%)。國內在φ800mm和φ600mm塔上用過三段間冷式，中間裝二個列管換熱器，第三段的催化劑裝卸很困難。實際氨凈值也不理想。

1.3  合成塔選擇中幾個問題的討論

    我們是很早在注重合成塔內件的同時，注重進行合成系統開發的公司。我們認為氨合成系統高壓圈中，特別是合成塔內件為系統的關鍵設備，因而設計和選擇顯得非常重要。但系統是保證熱回收、冷回收、能量節約和內件催化劑效率發揮不可或缺的重要因素。

    我們結合多年來從事合成塔設計的經驗，在確定了合成系統總規模和配套系統的情況下，合成塔及合成系統的選擇有下列問題可供討論。

1.3.1  高徑比的選擇

    我國目前中、小合成氨廠的合成塔受我國早期國內高壓容器制造技術和制造能力的限制，往往將合成塔做成“瘦高型”（高徑比達15以上），這種塔型幾乎占據了全國中、小型合成氨廠的合成工段，也給使用和設計者造成了一種“思維定勢”。近年來隨著國外技術的引進，設備制造業的進步，國內大型合成塔的制造工藝和材料的問題得到了解決，因而新上的合成塔較多地選擇低高徑比（高徑比小于10）的塔型，這樣有利于將合成塔阻力降，由傳統型塔的催化劑床層阻力1.0~1.8MPa降至僅有0.2~0.6MPa。

1.3.2  徑向筐的設置

     改變高溫反應氣在內件中的流動方向，設置催化劑床層徑向筐，以利于降低阻力，也是目前運用較多的技術。但如果徑向筐設置過長，也有運行操作彈性差、氣體分布不易控制、催化劑利用系數低、有效高壓容器利用系數小等缺點。只有合理地設置徑向筐和徑向分布器才能帶來優勢。我公司近十年來徑向合成塔推廣了近二百個塔和廠家，積累了一些經驗，目前徑向氣體分布技術已相當成熟。本方案采用大直徑的合成塔更有利于采用徑向流技術�，F(xiàn)已經將DN2200、DN2000、DN1800、DN1600或DN1400塔設置的徑向段高度占總床層高度在65%以上，較多地運用“一軸三徑”、“二軸三徑”、“二軸二徑”等塔型式，部分塔型的徑向筐設置為全部徑向型的塔。

1.3.3  催化劑生產強度的選擇

     目前我國中、小合成氨廠的合成塔催化劑生產強度大部分廠家達40~50 t/（m³·d），少數廠曾經高達60~70 t/（m³·d）。使每m³催化劑的平均壽命在20kt氨左右，這樣勢必造成頻繁換催化劑，運行的空速也很大，系統及內件的阻力也很高，這是一種高產、高消耗、低效益、“拚設備”的老生產模式。這種作法在小塔型、小能力的合成氨廠短期內尚可有短期的效益，但大型塔和新制設備、大能力的廠家應杜絕此方式。國外引進的15~22MPa級的合成氨裝置催化劑生產強度只有15~20 t/（m³·d），一個內件、一爐催化劑可連續運行8年以上，每1m³催化劑生產氨達50kt左右。30MPa級的合成壓力，催化劑生產強度定位在25 t/（m³·d），較符合國際先進的節能思維模式。選擇大直徑、小的高徑比、多裝催化劑的塔方案正是基于此考慮。

1.3.4  空速的確定

     低空速運行有利于降低系統阻力，提高氨凈值，節約電耗。目前大化肥廠的合成塔運行空速在8000 h^－1左右（15~22MPa壓力級）。ⅢJ系統方案空速定位盡量小。計算得知，如果氨凈值在14%，較多的場合，運行空速在9000 ~12000h^－1范圍較為合適。

1.3.5  合成塔內件阻力降

    多裝催化劑、裝相對小顆粒的催化劑有利于提高反應效率，降低空速。但裝顆粒過小的催化劑，容易堵塞徑向筐小孔，反而使阻力升高。應謹慎選擇催化劑的裝填粒度。合成塔的“高徑比”是一重要影響參數，理論和實踐證實，當內件的高徑比大于11時，不多設徑向筐，要將內件阻力降至0.6MPa以下較為困難。ⅢJ方案選擇大塔、小高徑比、多徑向段、低空速的催化劑筐也正是為這一目的。

1.3.6  根據催化劑配套設計

    需催化反應的任何工業裝置，反應器的設計均應和催化劑的特性相匹配，高活性、寬耐溫區、高強度、低阻力的催化劑是催化劑研究設計者所追求的，也是合成塔內件設計者所希望的。ⅢJ方案考慮配套選用345~495℃的寬溫區內活性均高抗毒性強的強化磨角型催化劑。據此而設計內件、將各段床層的高度分配進行優化。

基于上述三種型式內件優劣的分析和內件選擇的討論，又考慮到國內外使用這三種內件以及由此派生的冷激—間冷內件的實際效果，我們研制ⅢJ型氨合成塔內件。其總體工藝及設備的構思如下。

    用一個獨立導入冷氣的冷卻組合元件來代替多個間冷換熱器（大直徑的塔型這個段間換熱器可以使氣體實現徑向流），催化劑床層由上絕熱層—第二絕熱層—第三絕熱層—內冷層—下絕熱層組成；它是一個既有無級間冷，又有冷激內冷組成、氣體流向大部分采用徑向流動方式（一軸三徑、三軸一徑、二軸二徑或二軸三徑等床層）的反應床層。它充分發揮了三種換熱形式的優點，克服了他們各自的缺點，成為一種低空速、高凈值、低阻力、高產量、節能、結構簡單可靠的較理想內件。

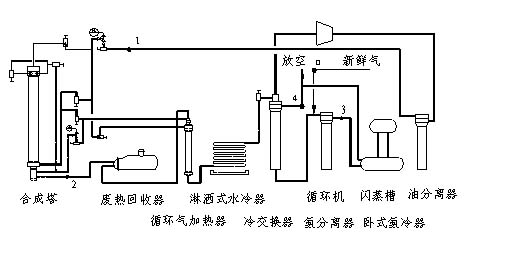

1.4  內件的主要特點（圖1）

1.4.1 一個獨立的氣體冷卻組合器構成四段或五段反應器

    對于氨合成這樣可逆放熱反應，如果要求其合成率較高，或一定催化劑量條件下，生產能力較大，必須采用多段反應，且段數越多，合成率越高。但段數越多，結構越復雜。ⅢJ-99和ⅢJ內件在催化床內只安排一個類似冷管換熱方式的冷卻組合器，即構成一個包含有上絕熱層—第二絕熱層—第三絕熱層（四段塔無此層）—內冷層—下絕熱層等五段的反應器。反應溫度能比較逼近理想曲線。冷卻組合件結構簡單，與內件筒體無焊接點，可以自由放進和拉出。隨著溫度的變化，可以自由伸縮。組裝、拆卸容易，比組裝多段冷激式內件的各段冷激分布器還要方便簡單。

1.4.2  分流工藝

    傳統的氨合成塔內件，冷管內的未反應氣體100%都是經過了下部換熱器加熱之后再進入冷管束的。ⅢJ內件則完全不同，未反應的氣體是分成兩股，分別并流進入下部換熱器和冷管束。這樣帶來很多的好處。

    ① 冷管束內冷氣溫度很低， 50～180℃，傳熱溫差很大，一定的熱負荷下需要的冷管面積大幅度減少。加之冷管段安排在第三或第四段，單位催化劑反應量減少，反應放出熱量少，需要的冷管面積更少。因此，冷管根數少，冷管短，占用床層空間少，催化劑裝填量多。

    ②下部換熱器熱負荷減輕。傳統的工藝是100%未反應冷氣，通過下部換熱器加熱。而ⅢJ-99和ⅢJ-2000內件經過此處的未反應冷氣只有50％～60％。需要的換熱器面積減少，相對地催化劑筐體積加大，裝填催化劑量增加。其次，熱氣體因被冷卻程度減少，出塔溫度高，有利于多產高品位蒸汽。

    ③分流進氣，氣體阻力減少。特別是進入中心管的氣體只有循環機出口總氣量的50%～60%，在中心管內的阻力顯著減少。

1.4.3  多種形式軸徑向的組合式

    徑向塔的優點是氣體流經路線短，阻力小，適應于小顆粒催化劑，節能效果好。然而小直徑徑向塔，由于路程太短，氣體分布不均勻；一些分段式徑向筐，由于催化劑還原后收縮，在徑向筐上部形成自由空間，造成氣體短路，部分氣體沒有反應。使氨凈值低，生產能力小。

    在ⅢJ型內件設計中，采用了多種型式的軸徑向組合式塔，如二軸三徑（或二軸二徑、一軸三徑）的型式，視產量要求情形，上部設一段或二段反應床為軸向，下部均為徑向流的結構，既保證反應效果，又降低了阻力，特別是內冷段的間接換熱器采用了徑向流的結構，對降低阻力有顯著效果。

1.4.4  多氣腔式多層分布型徑向氣體分布器

    為保證徑向催化床層氣體分布均勻，徑向筒采用了噴射小孔和多混合腔結構，并有防止粉化催化劑阻塞的作用。

1.4.5  段間換熱冷卻段氣體流向?yàn)閺较蛄?/DIV>
