1  高分子微孔精密過濾技術概述��

1.1  液體精密過濾及其存在的問題��

    化工生產很多場合涉及液固分離，包括沉降和過濾分離兩大類。由于前者要求液固兩相必須有一定的密度差,而后者不受限制，因此過濾分離應用較廣。液固過濾分為粗級過濾(>100μm)、亞精密過濾(100～10μm)、精密過濾(10～1μm)、超精密過濾(1～0.1μm)、超濾、納濾及反滲透(<0.1μm)。對于大多數化工液體而言，須要進行精密過濾。

    目前，對大于10μm的粗級過濾與亞精密過濾，采用非金屬、金屬濾布或濾網作過濾介質的間歇或連續過濾機可滿足要求。精度要求小于1μm的液體過濾,采用有機或無機微孔膜也可獲得較好效果。但應用最廣泛的精密過濾卻存在如下問題，而成為最薄弱的過濾操作。

    10～1μm的液體精密過濾，包括可形成濾餅層的“液體精密濾餅過濾”和不形成濾餅層的“液體精密澄清過濾”。當前，精密濾餅過濾的介質大多采用整體型的用作亞精密過濾的濾布、濾網或濾氈。它存在兩大不足：（1）過濾前期，小于10μm的微粒會穿漏，只有進行反復循環,待10μm左右的微粒形成一定厚度的濾餅,過濾精度才逐漸達到要求，即過濾效率較低；（2）由于濾布或濾網為非剛性,對較黏細顆粒形成的濾餅難以簡便卸除。作為精密澄清過濾的介質,分為整體型和分散型兩類。整體型一般是較厚的燭型濾芯、濾氈或濾板，它們常因難以有效再生而需要頻繁更換，由于消耗大量的濾材，成本較高。分散型濾材有顆粒與長纖維兩種，它們均可再生而反復使用，但也存在兩大不足，一是其孔隙內易產生板結現象,導致過濾時產生溝流,嚴重影響過濾效率；二是由于過濾介質的孔隙率大,細顆粒很容易穿濾出去,因而過濾質量不穩定。��

1.2  新型高分子微孔精密過濾技術��

    為解決液體精密過濾存在的不足，我國科技工作者開發了以剛性高分子材料為過濾介質的微孔過濾技術，目前已形成硬件(高分子微孔燒結過濾管及精密過濾機的制造)與軟件(過濾物料的性能測試、過濾設計計算)都比較成熟的新型液體精密過濾技術。��

該技術的核心元件——過濾介質，是一種以燒結聚乙烯為原料的高分子微孔管, 經過活化、改性、復合等特殊工藝而制成，其管壁上充滿了毛細小孔，平均孔徑為2～140μm，過濾精度為0.5～1μm。微孔管具有剛性，可耐外壓0.2～0.5MPa,耐內壓0.4～1MPa。��

    高分子微孔精密過濾的基本原理是:利用微孔管正向過濾，反向沖洗、再生（見圖1）。工作時，待過濾物流向微孔管，其中的固體雜質微粒被微孔管捕捉，在管外形成濾渣定期排出；過濾液穿越微孔管后，匯集到出料口流出，從而實現溶液的過濾分離。當微孔管堵塞嚴重時，可暫停過濾,從反向沖洗口或正向沖洗口通入清洗物,將其沖洗（反向沖洗為主），微孔管再生后繼續過濾……

圖1  剛性高分子微孔精密過濾原理��

1—過濾液進口；2—正向沖洗入口；3—過濾液出口(反向沖洗入口)；4—過濾機外殼；5—微孔管；6—渣料出口

1.3  高分子微孔精密過濾的特點

    它的主要優點如下。��

    (1)過濾效率高。最小可過濾0.5μm微粒，過濾效率可大于99.9%。��

    (2)卸除濾餅簡便。對濾餅進行快速反吹，可很方便地、輕松地卸除。��

    (3)再生效率高。應用反吹法可對微孔管進行高效、簡單的物理再生，微孔管可長期使用。

    (4)耐腐蝕性能好。微孔管耐酸、堿、鹽及大部分有機溶劑。

    (5)維護檢修方便。過濾機結構較簡單，微孔管相對密度小，維護與檢修容易。��

    (6)動力消耗小。過濾壓差小于0.3MPa，動力泵消耗較低。��

    (7)占地面積少。大部分過濾機為立式，單位過濾面積占地較少。��

    (8)自動化程度較高。過濾機如配以自動閥門與控制裝置，可以達到全自動或半自動操作。

    (9)適應性廣。PG型微孔過濾機已有多種結構系列，可適應各種工況的液體精密過濾。

    (10)工作環境好。過濾為密閉操作，生產場地清潔、衛生。��

新型高分子精密過濾的主要缺點有:(1) 微孔管不耐高溫，最高不超過120℃（但大量的化工液體過濾時不超過100℃）；(2)濾餅干度不及板框式壓濾機與三足式離心機。��

1.4  過濾工程的基本設計計算��

    為了正常發揮新型液體精密過濾技術的功效，應用前必須進行物料過濾性能測試與物料平均濾速的計算。按照宋顯洪^［1］等提出的計算公式，計算方法如下：��

(一)液體精密濾餅過濾的平均濾速按公式(1)～(3)計算��

��

    求得平均濾速W，再根據工程所需的過濾液流量，即可算出所需的過濾面積。由濾液流量、過濾面積、最大濾餅厚度等即可確定微孔精密濾餅過濾機的各種參數及相關尺寸。��

(二)液體精密澄清過濾的平均濾速按公式(4)計算��

��  W=b/(t-a)                                (4)��

式中， t——每一周期內的過濾時間，s；��

��         a、b——與物料內微粒性質、濃度及t值有關的參數，可通過小型試驗測定。��

同理(一)，得出物料平均濾速后，即可由流量計算所需過濾面積，再選取微孔精密澄清過濾機相應的規格參數。��

2.1  應用微孔精密過濾技術改造脫碳液過濾系統��

    湖南金信公司年產合成氨180kt。其氣體凈化系統的脫碳工序采用改良DEA循環脫碳工藝，該脫碳液的主要技術參數為：①成分：K₂O 210g/L，KVO₃ 8g/L，DEA 22g/L；②循環量：520m³/h；③溫度：≤120℃；④雜質粒度：＜50μm；⑤雜質含量：＜5g/L。原裝置對于脫碳液吸收CO₂再生后的雜質精密過濾，采用傳統的活性炭介質吸附提純的工藝�；钚蕴恳�(guī)格為φ2～3mm，長10mm左右的小顆粒，屬于分散型過濾介質的精密澄清過濾，存在的弊端如下。

    ①過濾效果不佳，效率較低。由于活性炭介質經一定時間的過濾后，孔隙內截留了相當數量的精細微粒，此時活性炭顆粒介質容易產生板結或結塊現象，導致過濾時發生溝流，嚴重影響過濾效率，其平均雜質去除率通常在70%左右。��

    ②過濾質量不穩定。由于活性炭深層過濾介質的孔隙率較大，且不均勻，細顆粒雜質如硫、塵埃、催化劑粉末、腐蝕鐵屑等很容易穿濾出去，它們易造成脫碳液表面活性能力降低，引起溶液發泡，嚴重時導致CO₂吸收塔帶液、泛塔的事故，致使脫碳工序不穩定。��

    ③易飽和失效。活性炭吸附雜質后，1年左右就飽和失效。由于有效使用時間較短，填料更換頻繁，不僅檢修和更換費工、費時、不方便，而且由于專用活性炭填料價格較貴，增加了系統運行成本，故經濟性差。��

    ④制約系統生產。由于活性炭過濾效果較低，質量不穩定，很難達到工藝要求，系統脫碳液雜質含量長期維持在較高值，導致CO₂吸收塔的工作效率較低，制約了凈化系統的氣體處理能力，不能與壓縮機系統的出氣量相適應。��

為解決活性炭法過濾脫碳液存在的問題，金信公司經過技術招標，采用了高分子微孔精密過濾工藝取代原活性炭過濾工藝。過濾改造后的工藝流程見圖2。該流程為旁路過濾方式，設計過濾流量為12m³/h，即逐步完成系統脫碳液的清潔工藝；改造中，根據脫碳液過濾特性試驗、計算，選取了合適的微孔管及過濾機型；因工藝脫碳液溫度接近120℃，雖然采用了耐高溫的PA型微孔管，為延長其使用壽命仍采用了先將脫碳液冷卻到100℃再過濾的方案（因旁路過濾量很小，對系統脫碳液溫度影響可以忽略）；為提供過濾液壓差，配置了小型管道泵；設計了空氣和軟水接口，以滿足微孔管再生需要。

    脫碳液過濾改造取得了良好的效果，主要表現在以下幾個方面。

圖2  脫碳液高分子微孔精密過濾工藝流程示意

    ①微孔過濾效果很好。過濾精度達0.3～0.5μm，分離效果可達97%以上，能滿足脫碳液澄清過濾的要求。投運后，系統脫碳液能在較短時間達到清徹透明的理想狀態。其運行情況見表1。��

    ②操作方便，系統生產穩定。該過濾屬于物理過濾，不改變溶液成分，也不存在吸附損耗，且過濾管再生操作簡單、快捷，再生效果可恢復如初，因此有效地解決了活性炭過濾易飽和失效的難題；由于脫碳液過濾后，品質好、質量穩定，滿足了澄清過濾要求，雜質得到有效去除，消除了脫碳液發泡現象，避免了吸收塔帶液、泛塔的事故，并且再生操作就地處理、簡單快捷，過濾物渣料可及時排出，因此保持了系統生產的連續穩定，為凈化系統的長周期運行創造了重要條件；此外，關鍵部件——微孔管雖然為易損件，但具有較好的耐腐蝕性及抗老化特性，精密微孔過濾機投運三年多以來，尚未作任何檢修，表明其使用壽命較長。

表1  脫碳液過濾效果、效率對比（新、老系統統計平均值）

    ③經濟性較好。由于微孔過濾效果明顯優于活性炭，系統中脫碳液雜質含量可以快速降低并持續保持在較低值，因此大大地提高了脫碳液工作時的吸收效果，在確保系統穩定的同時，提高了氣體處理能力。改造后，脫碳工序的氣體處理能力提高了1%以上，分別達到了與合成氨氣體壓縮系統出氣量43000m³/h、47000m³/h相適應。加上每年可節約活性炭6t，經測算，年新增收益在26萬元以上，不到一年即可收回投資。��

2.2  采用微孔精密過濾器改造銅氨液過濾系統��

    金信公司合成氨原料氣體中的CO等雜質，經中壓變換、甲醇合成吸收后，最后在凈化系統銅洗工序的銅洗塔內由銅氨液循環洗滌、吸收去除。銅氨液的主要工藝技術參數為：①成分Cu 2.2～2.5mol/L，NH₃ 10～13mol/L，HAc 2.2～2.5mol/L；②溫度≤40℃；③循環量54m³/h；④雜質粒度＜50μm；⑤雜質含量＜5g/L。原裝置對于銅氨液吸收CO還原、再生后的雜質精密過濾，采用絲瓜絡作為過濾介質，也屬于分散型過濾介質的精密澄清過濾，存在的弊端如下。��

    ①過濾效果較差、效率較低。進銅洗塔銅氨液的品質長期不能達到銅洗系統對銅氨液的要求，因此嚴重制約了銅氨液對氣體雜質的吸收效果，即限制了該系統的氣體凈化處理量。

    ②易引發事故。在絲瓜絡使用初期，因其中含有較多的灰塵，加劇了銅氨液污染的程度。銅氨液不干凈，除了降低銅洗塔的吸收效果外，還易引起銅氨液發泡：一方面，如系統操作不理想，將引起銅氨液再生不完全，當銅氨液循環進入銅洗塔工作時，會使吸收效果更差；另一方面，銅氨液發泡易發生出銅洗塔凈化氣帶液的現象，已多次引發壓縮系統的設備毀壞、氨合成系統的催化劑壽命縮短、氨產品產量降低、質量下降等嚴重事故。��

    ③使用壽命較短、更換很不方便。絲瓜絡使用較久后，大量的油漬附在其表面上，既造成飽和失效，又使阻力大增，故每年必須更換絲瓜絡。由于更換時必須停車、開罐，并手工取裝，不僅費力費時，而且檢修現場衛生狀況很差。��

    ④過濾效果不能適應銅洗塔內件改造后的要求。原銅洗塔內件為鮑爾環散堆填料，由于傳質效率較低，導致銅氨液流量大，能耗高，氣體處理能力受限，為節能降耗、提高銅洗系統生產能力，該公司于2003年將銅洗塔內件改造成了新型、高效規整填料。因為規整填料的波紋板片之間的間隔較小，如銅氨液較臟，很容易發生堵塞現象，使氣體偏流，造成銅氨液吸收率下降、系統阻力增加。雖然銅洗塔改造后的銅氨液分布器具有較好的自過濾、沉積雜質的能力，但要使規整填料不被堵塞并長周期運行，進塔銅氨液質量指標要求必須遠高于散堆填料，而絲瓜絡過濾器很難達到要求。��

    為克服絲瓜絡過濾的嚴重不足，金信公司經過技術招標，采用了溫州東甌微孔過濾有限公司提出的改造方案，即將原絲瓜絡過濾器更換成高分子微孔精密過濾器，過濾改造后的工藝流程見圖3。該工藝也采用了旁路過濾，設計過濾流量為5m³/h，以逐步完成系統銅氨液的清潔；根據銅氨液特性試驗選取了合適的微孔管及其過濾機；為提供過濾壓差，配設了小揚程管道泵；還配置了空氣和稀氨水接口，用于再生微孔管。

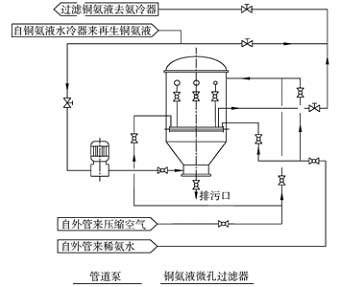

圖3  銅氨液高分子精密微孔過濾工藝流程示意��

1、2^#銅氨液過濾器與銅洗塔改造同步配套完成，總投資42萬元（其中過濾器16萬元）， 改造效果顯著，如下所述。

    ①過濾效果好，效率高(見表2)。微孔管過濾粒度可達0.3～0.5μm，分離效果可達90%以上，系統雜質含量下降明顯加快，滿足了銅洗塔規整填料改造后對銅氨液更高的品質要求，為提高銅洗塔的吸收效果、增加其氣體凈化能力創造了重要的條件。

    ②出口銅氨液不發泡。由于微孔過濾后銅氨液非常清潔，未再引發銅洗塔帶液和再生系統運行不正常的事故，消除了安全隱患。��

    ③操作方便。過濾管再生時就地處理，不需拆卸設備，方便快捷、操作簡單，經過再生處理后，過濾效果可恢復如初。與此同時，過濾物渣料可及時排出，能保持系統生產的連續穩定。��

    ④使用壽命較長。由于不需更換過濾材料，且關鍵部件——微孔管已運行3年多尚不必更換，故檢修周期明顯增長。

    ⑤經濟效益好。該改造與銅洗塔規整填料改造同步竣工后，由于進銅洗塔銅氨液質量和銅洗塔傳質效率的大幅提高，使銅氨液吸收CO效率也顯著提高（表3），在提高了銅洗系統生產能力的同時，取得了顯著的節能降耗效益，每年直接效益達220萬元，不到3個月即收回了改造投資。

表2  銅氨液過濾效果、效率對比（1、2^#系統平均值）

表3  φ1000mm銅洗塔改造前（2001年5月）、后（2004年5月）工藝統計數據對比

��

3  總結��

    新型剛性高分子微孔液體精密過濾技術，是對傳統的精密過濾技術的重大革新。其過濾效率高，過濾管再生方便，操作簡單，使用壽命長，在合成氨凈化系統中應用，只要選型適當、設計合理、操作規范，可取得良好的節能降耗效果。
